SW10166-03 FD EVO多功能數位顯示器
4.6
-
SW10166
FD EVO 多功能數位顯示器

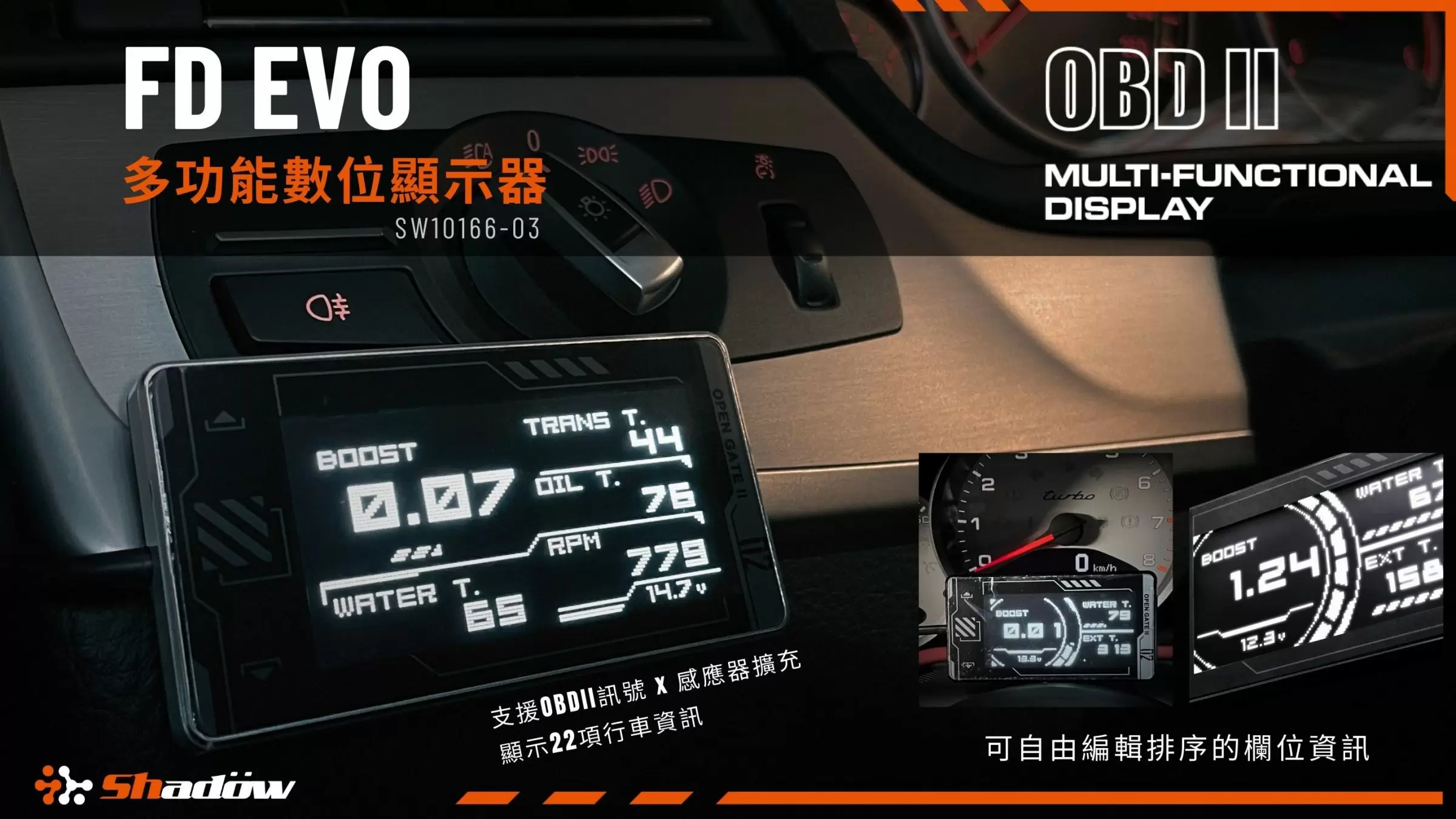

FD EVO 多功能數位顯示器同時具備多樣化顯示模式與操作功能,採用 OBDII CANBUS 通訊技術,能進行強大的全車掃描,並監控多達 22 項行車數據,提供精準且即時的數位化車況監控。針對專業級玩家可選配 S-Expand 感應器擴充盒,以補足更多車況資訊,滿足原廠車與改裝車的基本與進階需求,實現引擎全方位監控,是新世代最高整合度的數位賽車顯示器。
| 外型特色

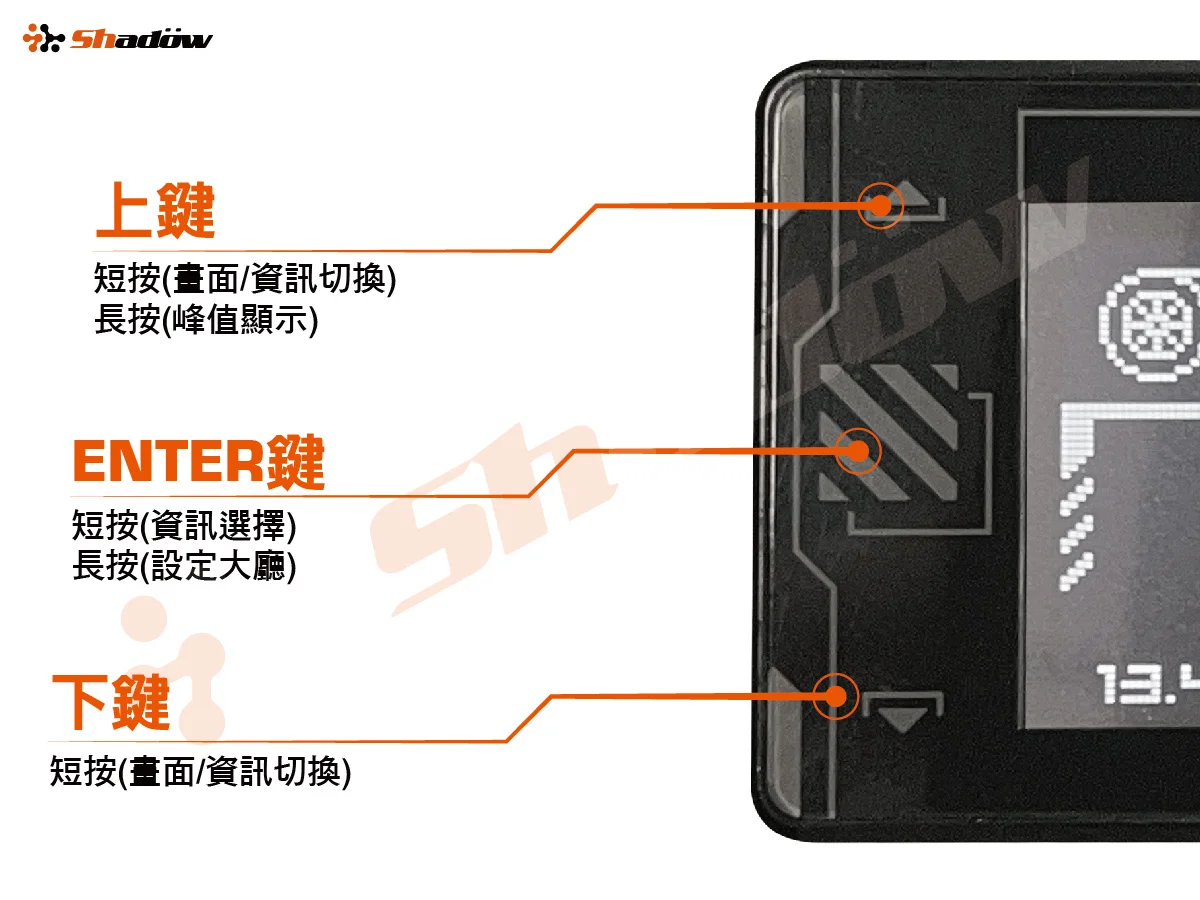

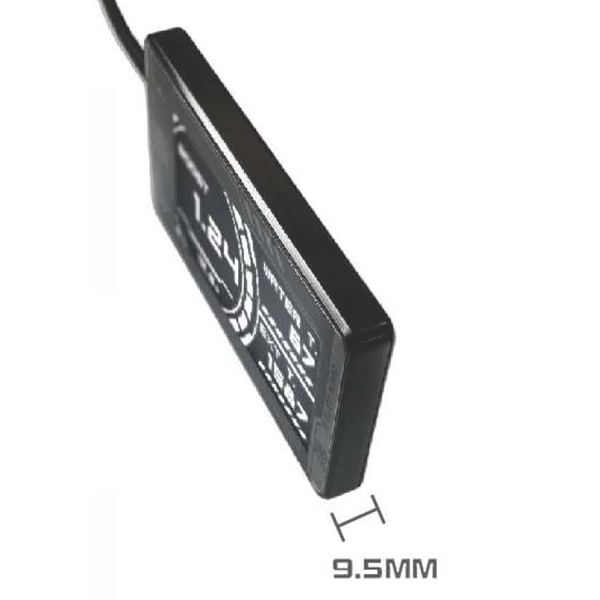

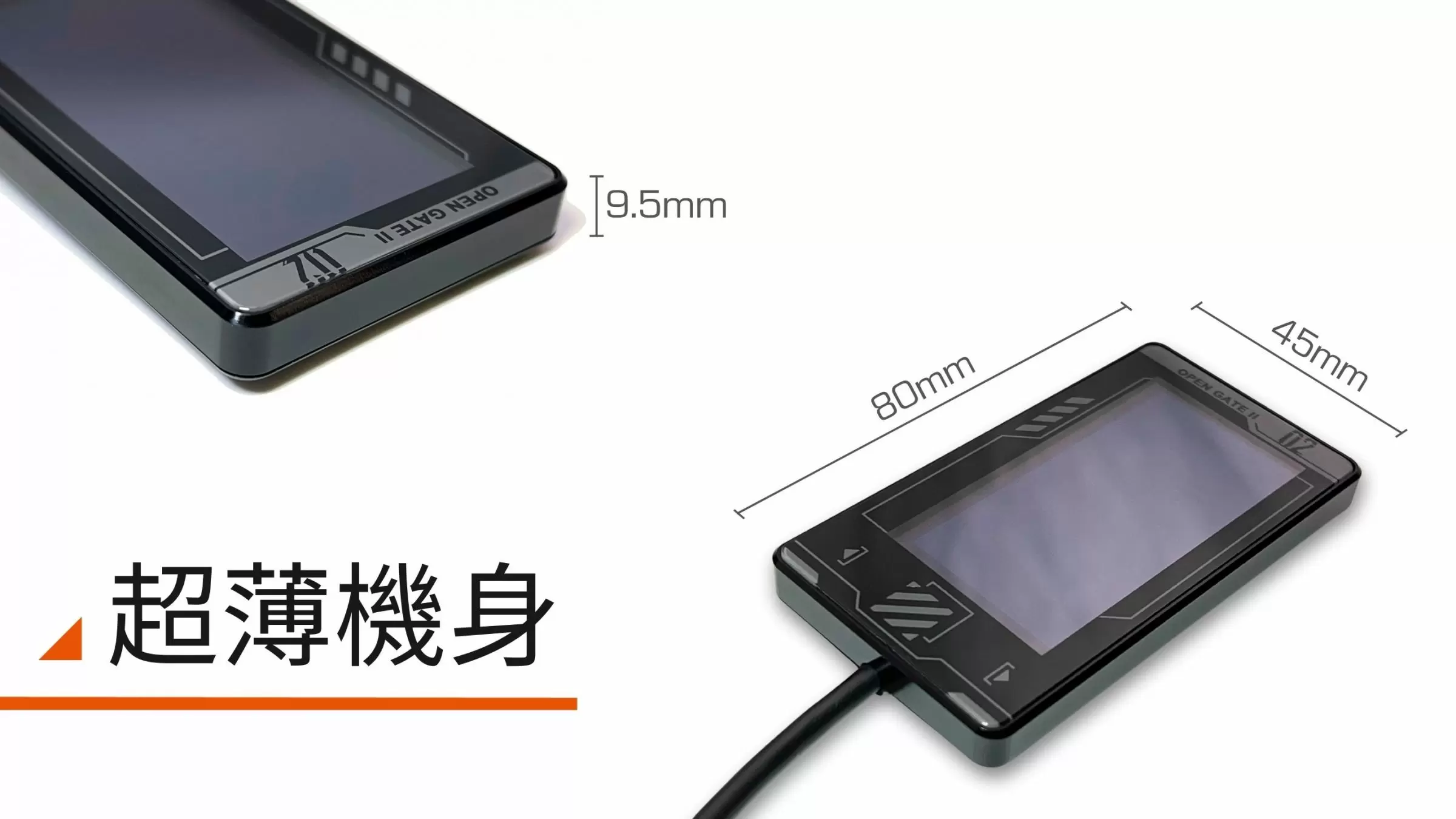

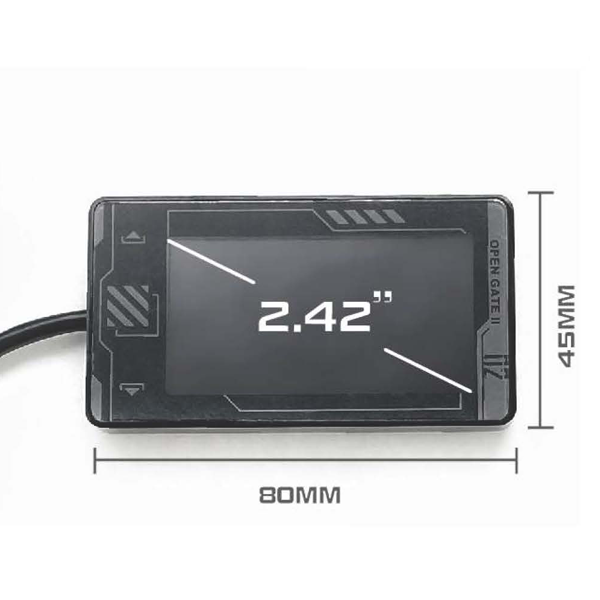

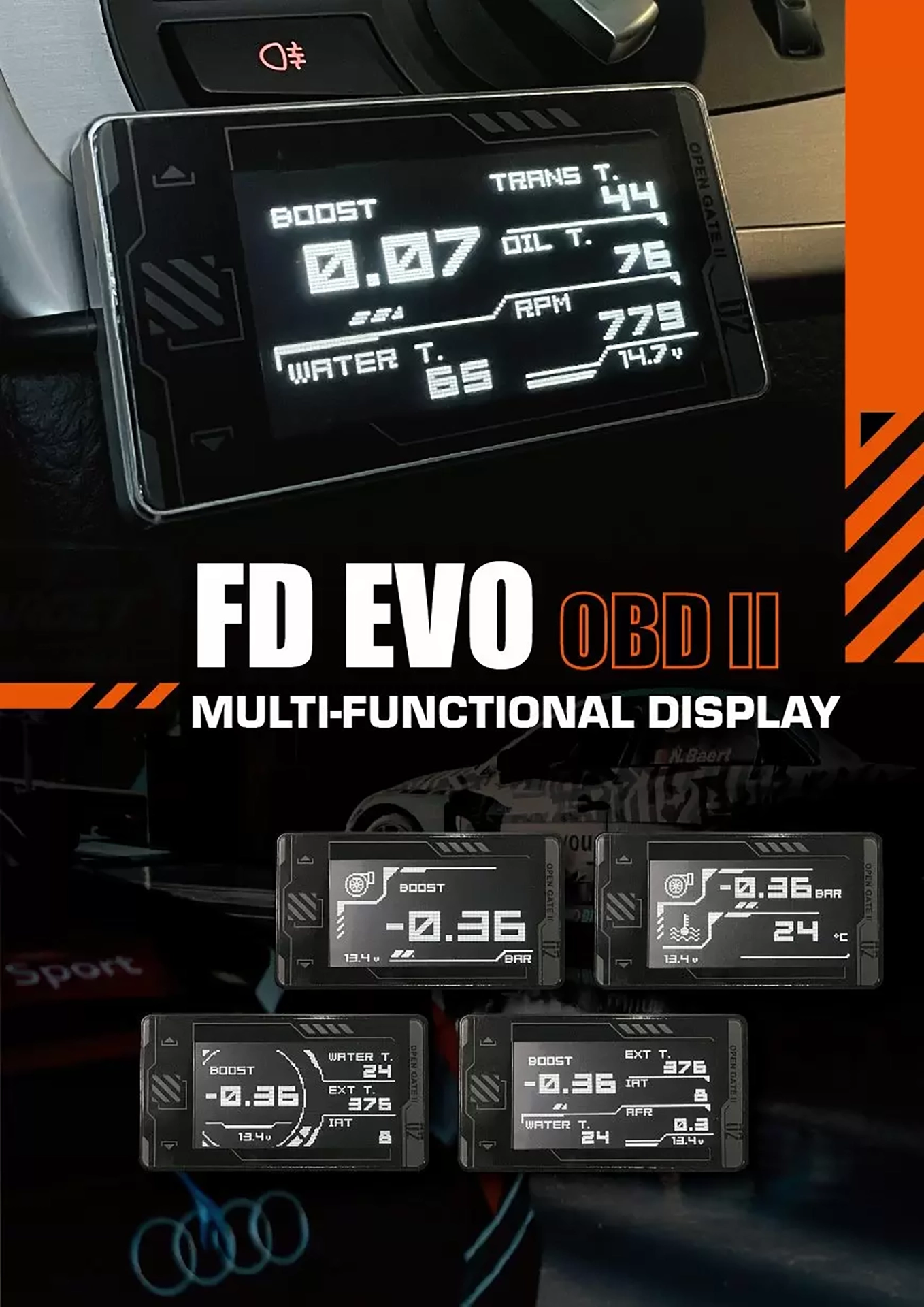

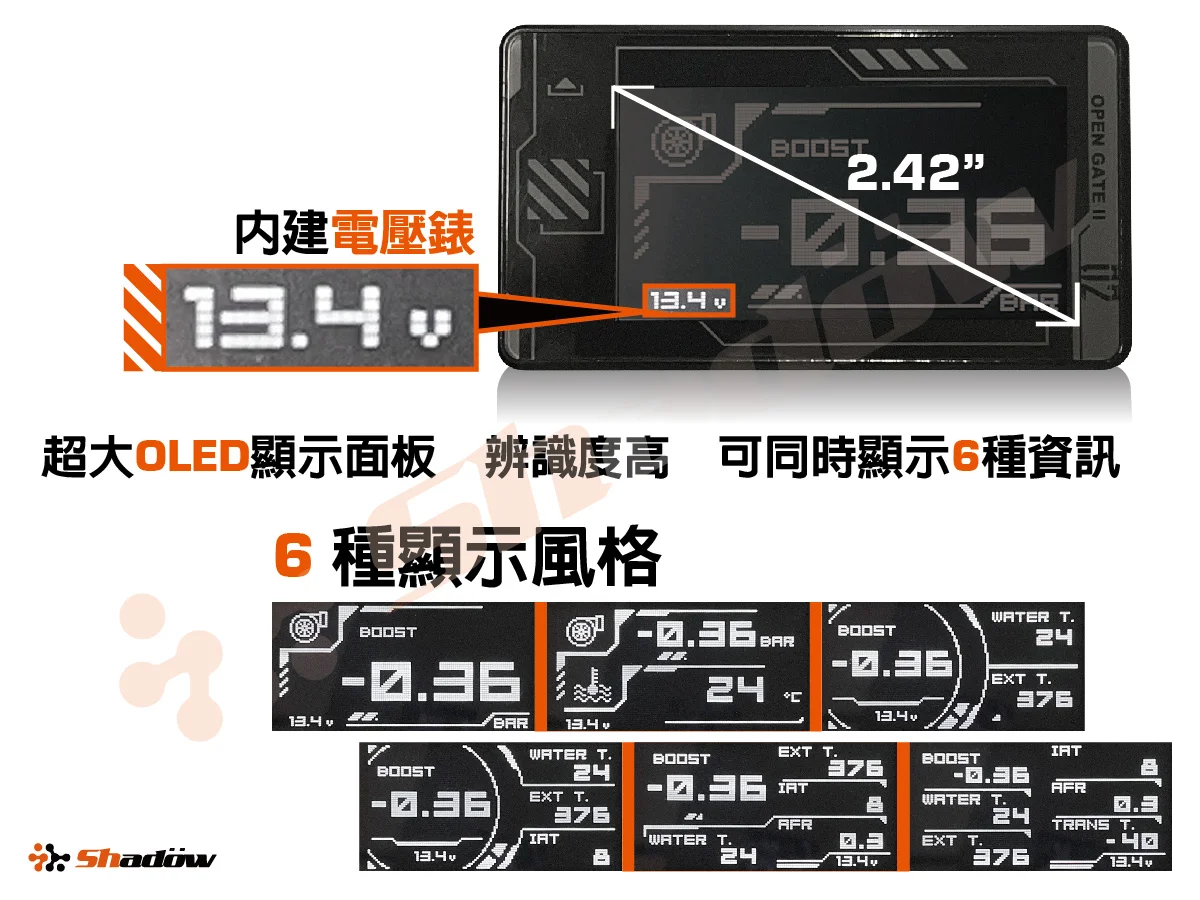

FD EVO採用2.42吋OLED面板,輕薄型顯示器便於安裝及藏線。隱藏式按鍵設計使產品外觀更加簡潔。可以設置抬頭顯示功能、峰值紀錄、警示值設定。

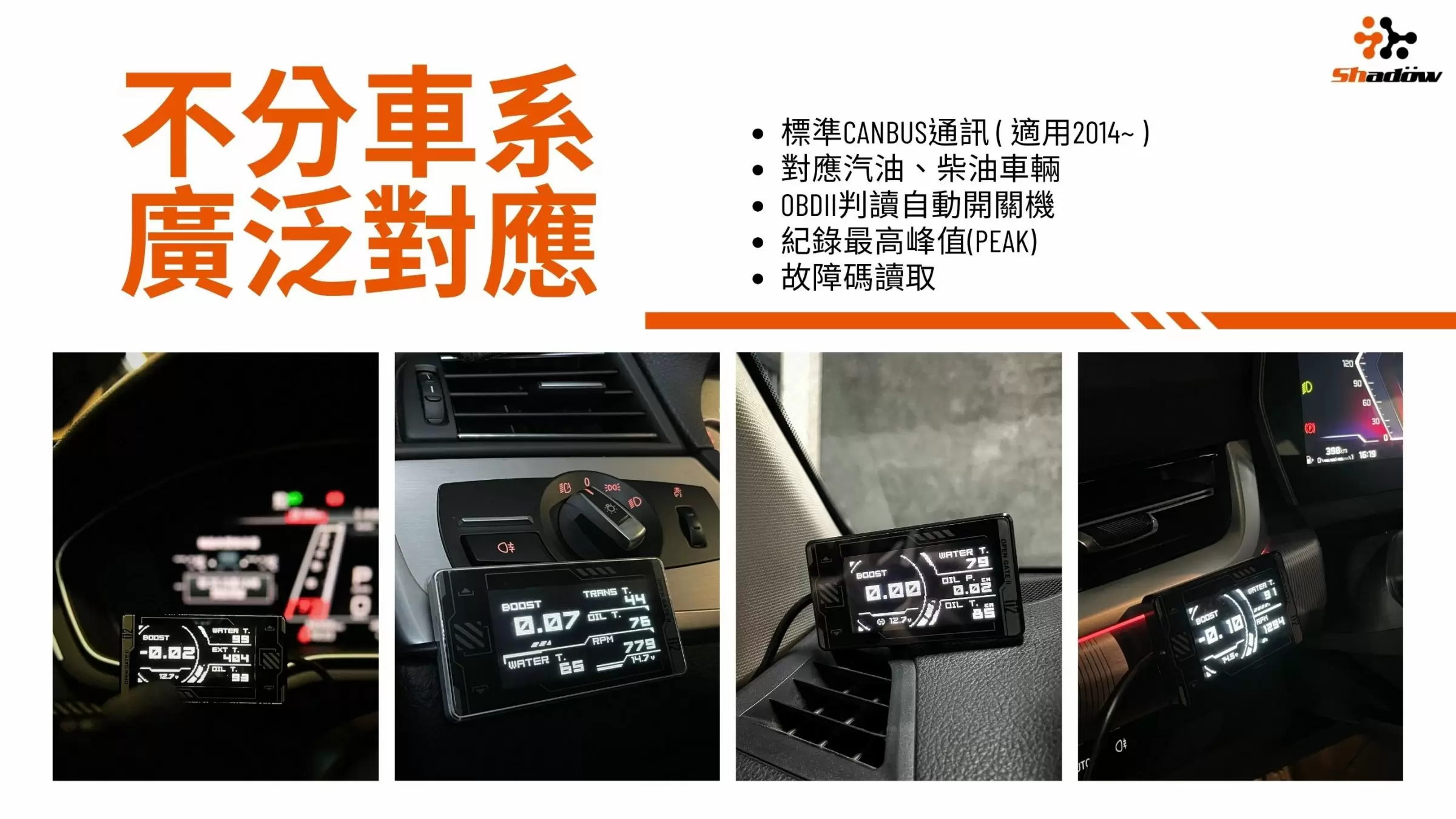

廣泛對應各廠牌車輛
FD EVO多功能數位顯示器適合標準CANBUS通訊協定的車輛,支援汽油、柴油及48V輕油電等12V運作車輛,插上OBDII插頭後可自動開關機使用。
*本產品不支援油電混合車、電動車及24V卡車,請先確認車型規格避免無法安裝使用。
*建議使用年份:2014以後。

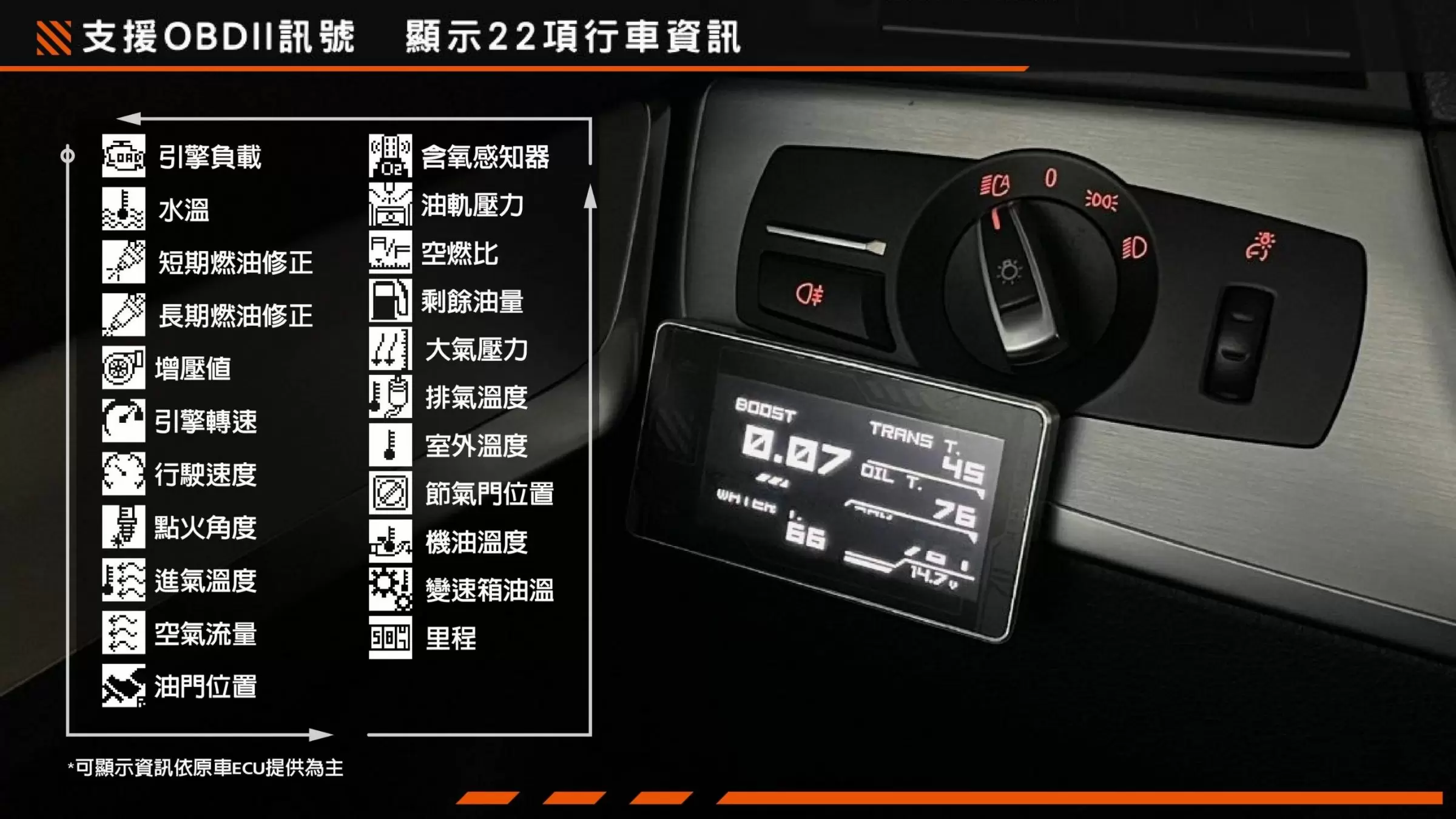

OBDII全車掃描x數據即時顯示
不同車款可顯示的功能會有所不同,可顯示功能依原車ECU提供為主。
初始安裝後,可參照說明書進行如下步驟,將裝置個人化。
OBDII-PID數據挑選
🔵 步驟一:發動車輛,自動開機
完成安裝後啟動車輛,顯示預設資訊 (渦輪壓力、水溫與排氣溫度)。
🔵 步驟二:來源掃描(SOURCE FILTERING)

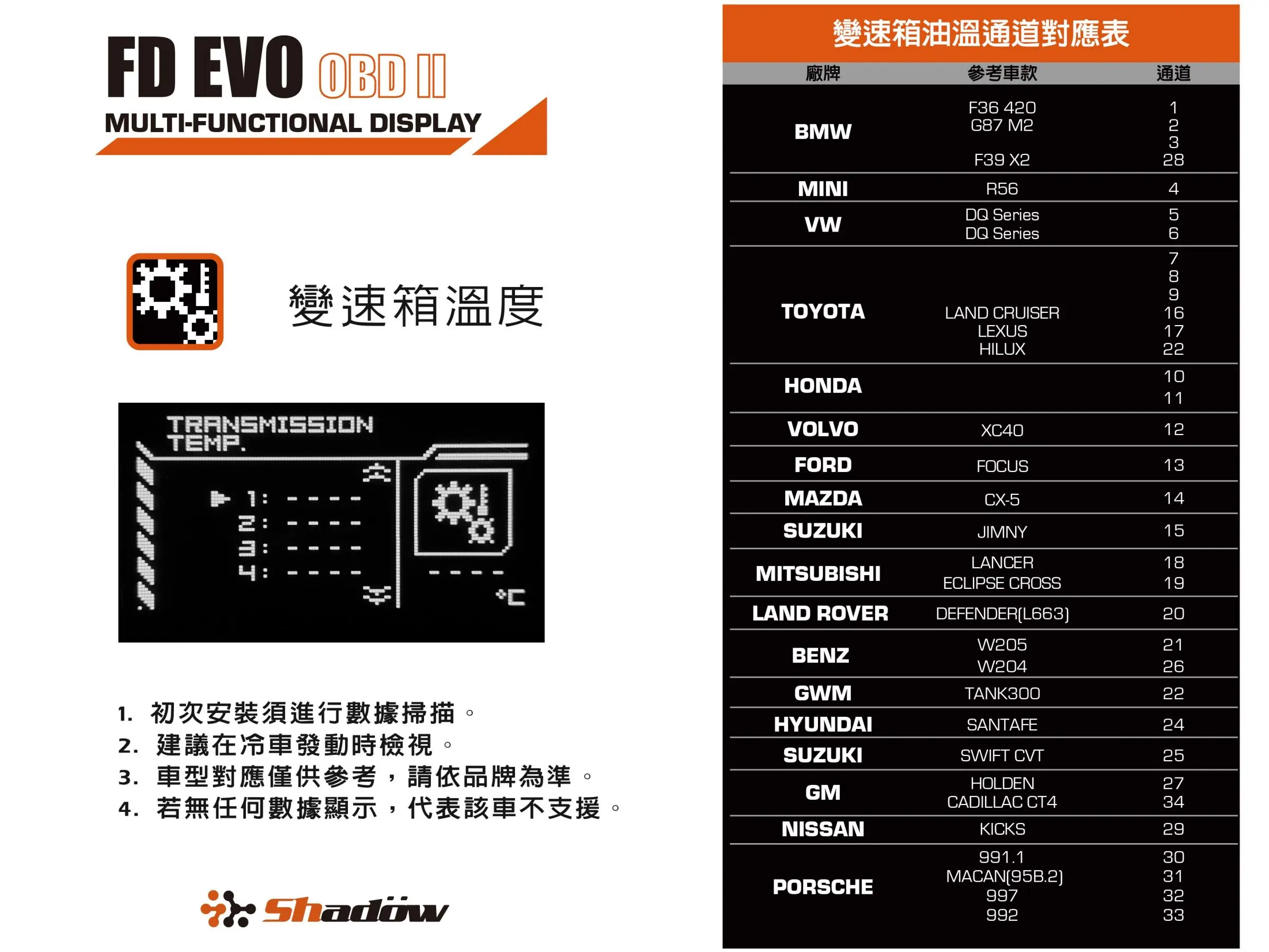

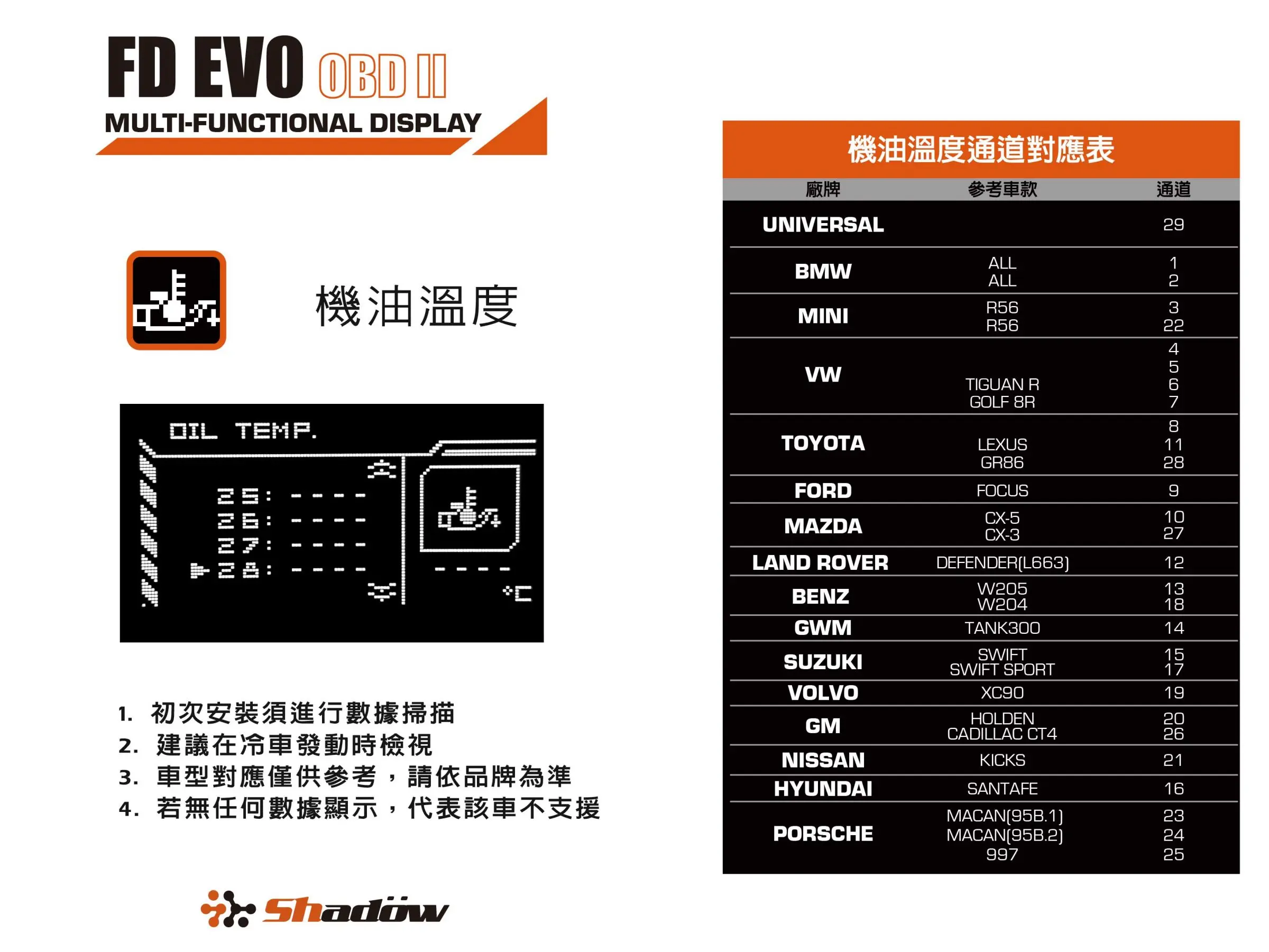

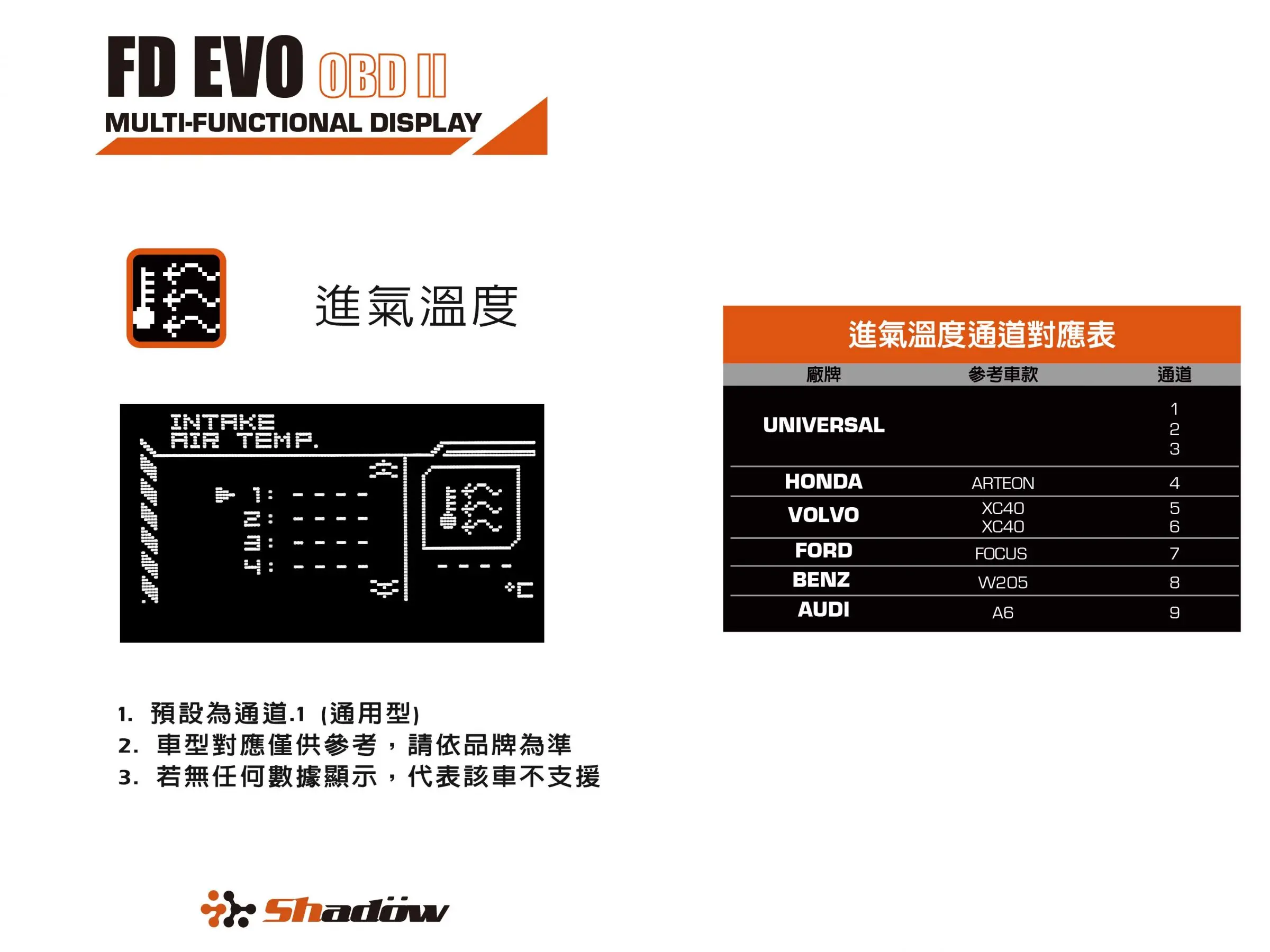

進入設定選單,選擇 OBDII,系統會自動掃描 ECU,讀取最多 22 項行車數據(如油溫、變速箱溫度、空燃比等)。
🔵 步驟三:選擇所需數據
掃描完成後,從支援的項目中選擇想監控的通道。
🔵 步驟四:自訂顯示畫面
返回主畫面後,可針對1~6組顯示介面,按順序自定顯示資訊配置。
介面顯示設定
1.在主畫面可切換一~六項欄位數。
2.每個欄位都支援不同資訊顯示。
3.各主畫面可依照使用者喜好,按順序做欄位資訊的排列,實現高度自由化
4.可整合顯示OBDII數據與S-EXPAND擴充感應器資訊於同一畫面
內建多種實用功能

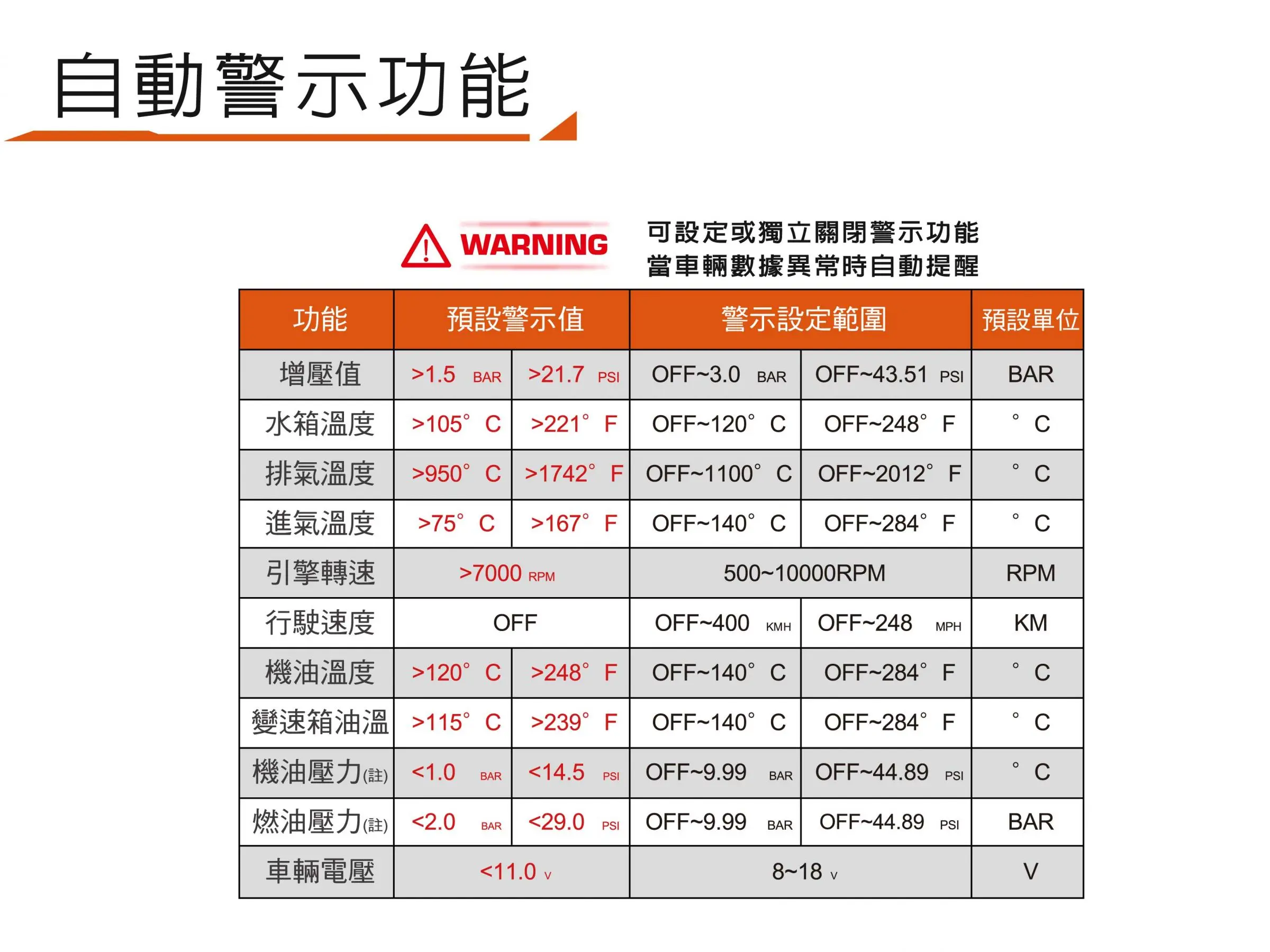

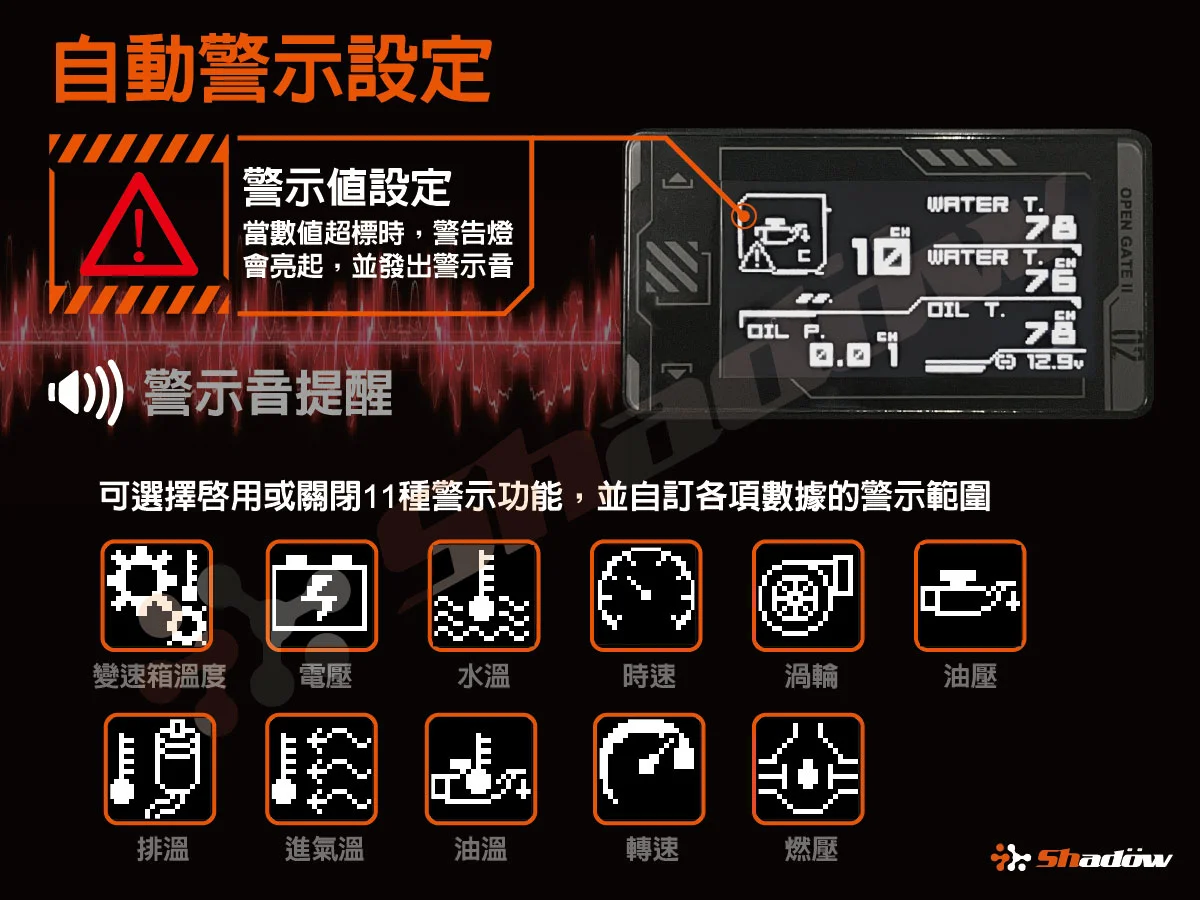

▲自動警示設定
使用者可選擇啟用或關閉警示功能,並自訂各項數據的警示範圍。當車輛數據超出設定範圍時,系統會透過螢幕閃爍與蜂鳴聲,即時提醒駕駛注意車況,提升行車安全。

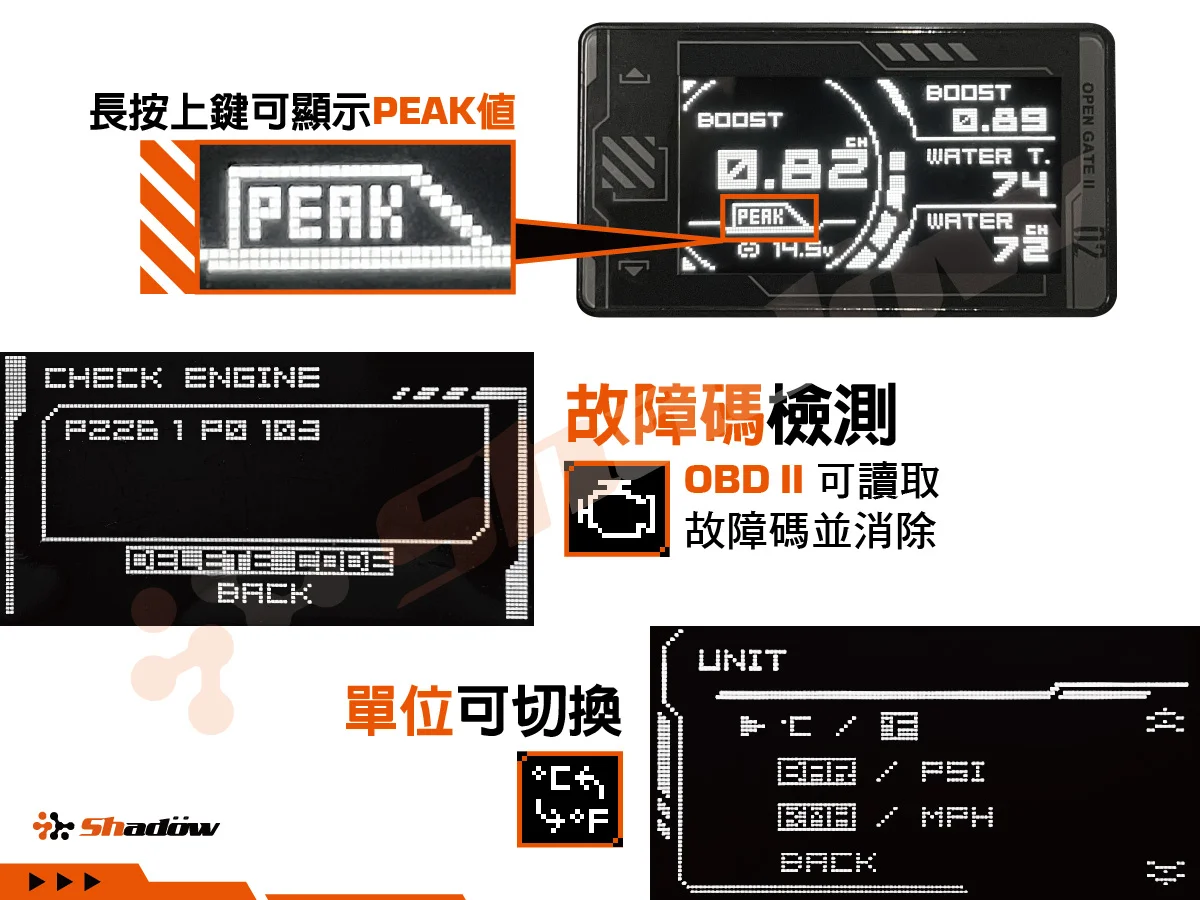

▲峰值紀錄
FD EVO 具備峰值紀錄(PEAK)功能,能隨時檢視當前畫面的最高數值,並儲存極限運作工況。
註 1:若拔除 OBDII 插頭,歷史 PEAK 值會自動消失。
註 2:使用 ACC 取電開關機時,將無法保存歷史 PEAK 值。
▲故障碼讀取功能(Engine Check)
支援故障碼 DTC(Diagnostic Trouble Codes)診斷讀取,可即時診斷包含引擎、變速箱、排放系統等 ECU 模組資訊。
當引擎故障燈亮時,可顯示故障代碼,協助判斷問題來源並強制清除。
▲時速校準
為因應原車 ECU 誤差或更換不同扁平比輪胎後的時速偏差,FD EVO 可依據時速百分比進行校準,確保顯示數據符合實際車速(GPS),提供更可靠的數值。

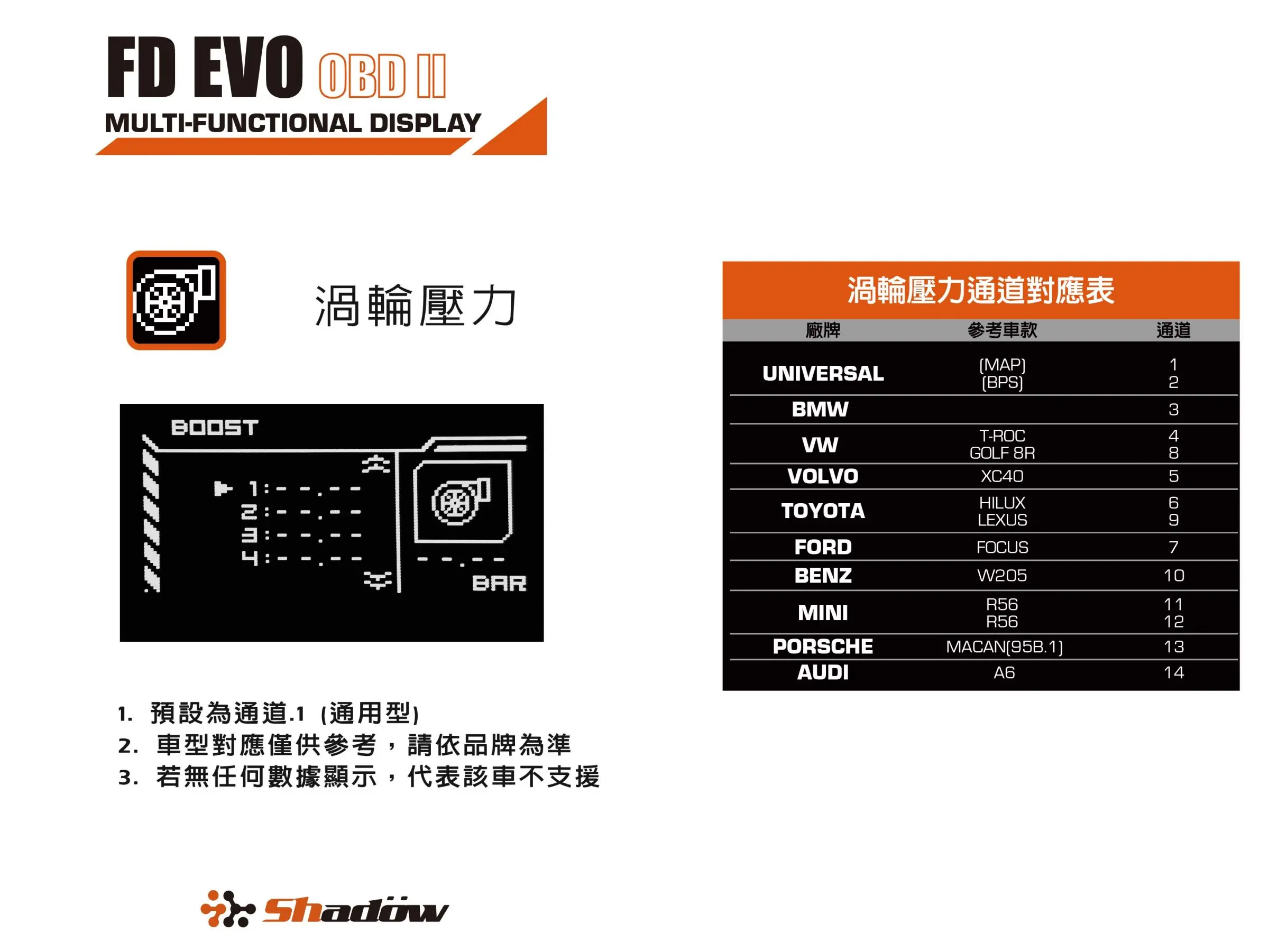

▲渦輪壓力校準(需使用 S-Expand 擴充盒)
FD EVO 支援渦輪壓力感應器校準功能,當海拔變化或感應器出現偏移時,可依據現地大氣壓力作為零點基準,確保數據的準確性。
-
